GUÍA PASO A PASO FUNCIONALIDAD: EVALUACIONES INTEGRIDAD
El presente documento establece un procedimiento consolidado para la utilización del módulo de integridad dentro del sistema PIDT, aplicable tanto a tuberías como a recipientes a presión, con el objetivo de gestionar la carga y validación de datos de inspección para la evaluación de la integridad de los activos.
1. Preparación Inicial:

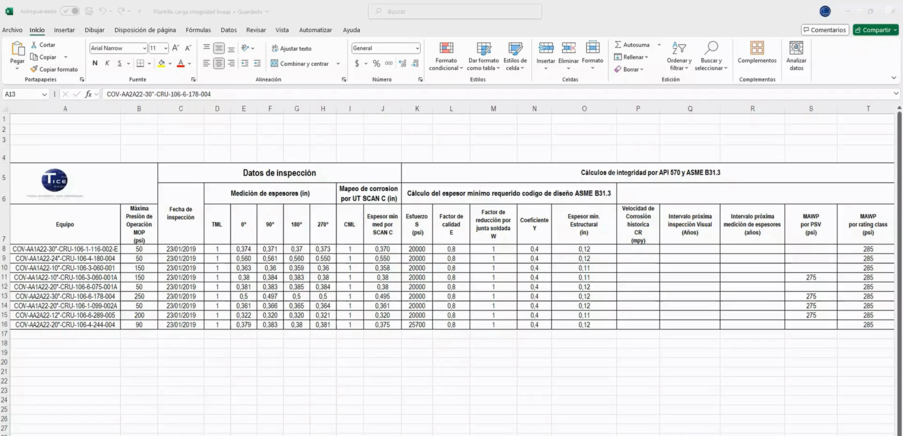

1.1. Verificación de Plantilla: Asegúrese de disponer de la plantilla de datos de integridad correspondiente al tipo de activo a evaluar (tuberías o recipientes), debidamente cumplimentada con la información técnica y de inspección necesaria.
2. Acceso y Navegación en el Sistema:
2.1. Inicio de Sesión: Acceda al sistema PIDT utilizando sus credenciales de usuario (nombre de usuario y contraseña).

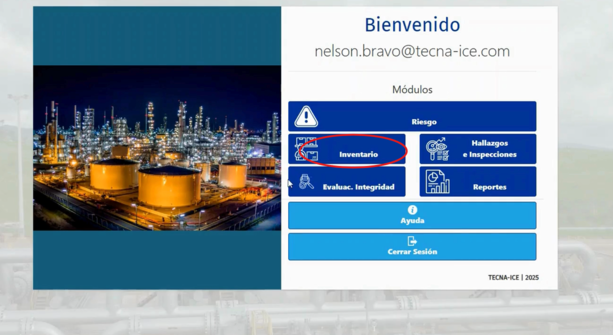

2.2. Módulo de Inventario: Para validar la precarga de los activos (segmentos de tubería o recipientes) que serán evaluados, navegue hacia el “Módulo de Inventario” a través del menú principal.

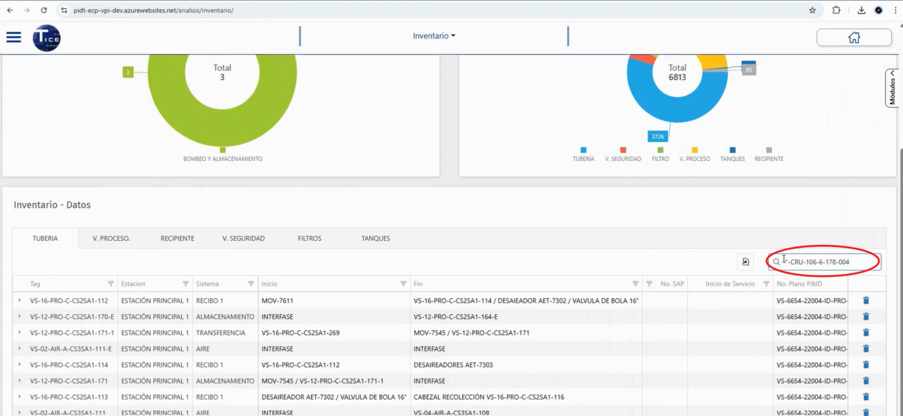

2.3. Búsqueda y Verificación: Dentro del módulo de inventario, utilice la funcionalidad de búsqueda para localizar los tags o identificadores de los activos presentes en su plantilla.
Para Recipientes: Puede utilizar filtros adicionales como “Estación” y “Tipo Componente” (seleccionando “Recipiente”) para acotar la búsqueda. Confirme que estos activos se encuentren registrados en el sistema. En caso contrario, proceda con la carga de inventario según los procedimientos establecidos.
3. Carga de Datos de Evaluación de Integridad:

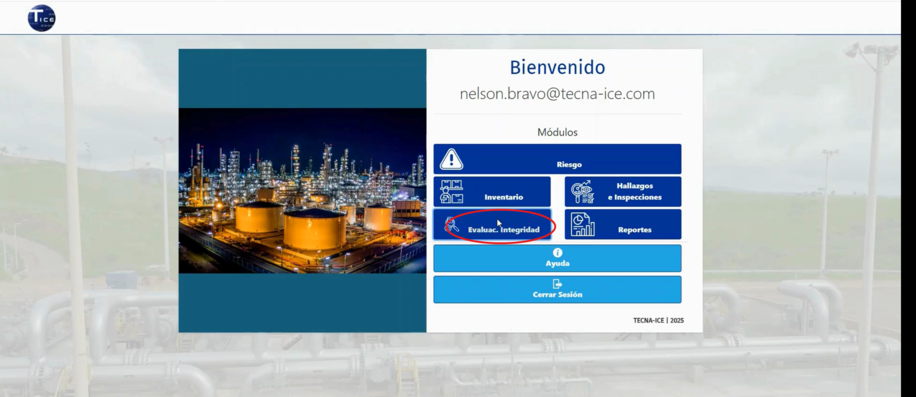

3.1. Acceso al Módulo de Integridad: Una vez verificados los datos de inventario, diríjase al “Módulo de Integridad” desde el menú principal del sistema.
3.2. Selección de Pestaña Específica:
Para Tuberías: Seleccione la pestaña “Evaluación – Líneas”.
Para Recipientes: Seleccione la pestaña “Evaluación – Recipiente”.
3.3. Carga Masiva de Evaluaciones: Dentro de la pestaña seleccionada, haga clic en la opción “Carga Masiva de Evaluaciones”.

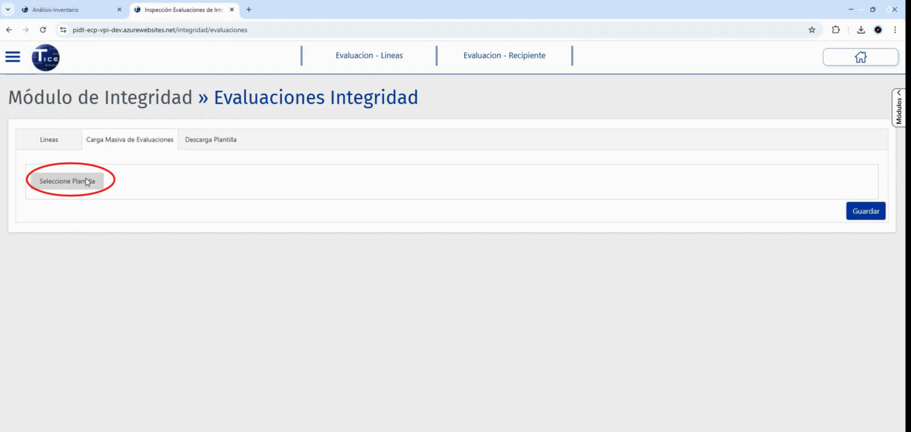

3.4. Selección de Plantilla: Presione el botón “Seleccionar Plantilla” y navegue hasta la ubicación de su archivo de plantilla de integridad (previamente diligenciada). Seleccione el archivo y confírmelo.

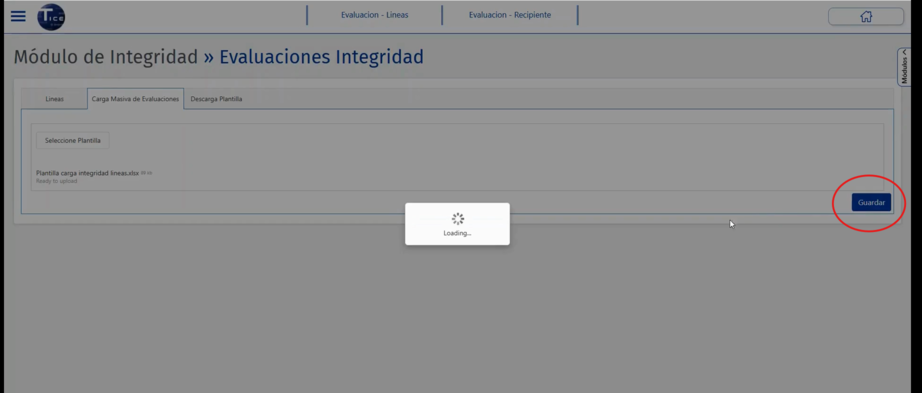

3.5. Ejecución de Carga: Una vez seleccionada la plantilla, haga clic en el botón “Guardar” para iniciar el proceso de carga de datos. El sistema mostrará un indicador de progreso (“Loading…”) mientras procesa la información.
3.6. Confirmación de Carga: Una vez completada la carga, el sistema confirmará que el proceso se ha programado y ejecutado satisfactoriamente.
4. Visualización y Gestión de Evaluaciones:
4.1. Acceso a Evaluaciones: Las evaluaciones de integridad para los activos cargados serán visibles automáticamente en la tabla de la pestaña correspondiente (“Evaluación – Líneas” para tuberías o “Evaluación – Recipiente” para recipientes).
4.2. Revisión de Cálculos y Parámetros: El sistema PIDT habrá realizado automáticamente los cálculos de integridad. Los resultados se mostrarán en la tabla, incluyendo parámetros específicos para cada tipo de activo.
Para Tuberías: Podrá visualizar mediciones de espesores, mapeo de corrosión (UT SCAN C), factor de reducción por junta soldada, espesor mínimo requerido de código de diseño (ASME B31.3), entre otros.
Para Recipientes: Podrá visualizar mediciones de espesores, pérdida de espesor porcentual, velocidad de corrosión (CR), intervalos de inspección, MAWP (Maximum Allowable Working Pressure) proyectado, e indicadores de aptitud para el servicio.

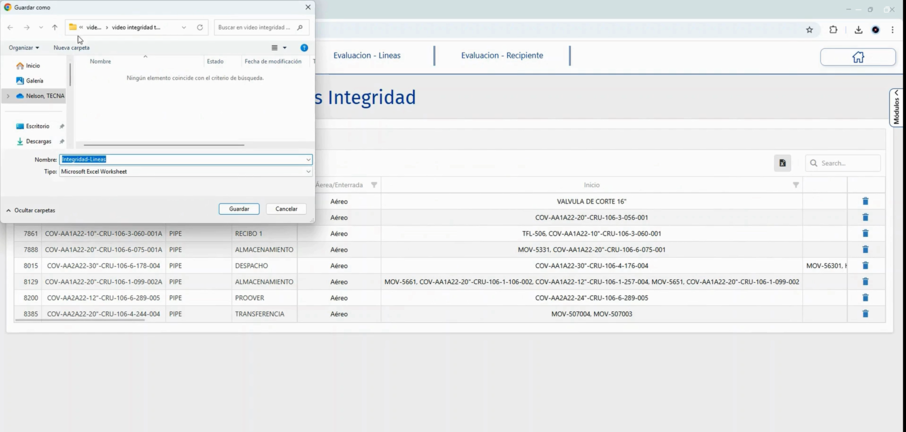

4.3. Descarga de Resultados: Para obtener una copia de los resultados de las evaluaciones, utilice la funcionalidad de descarga de tabla de resultados en formato Excel.

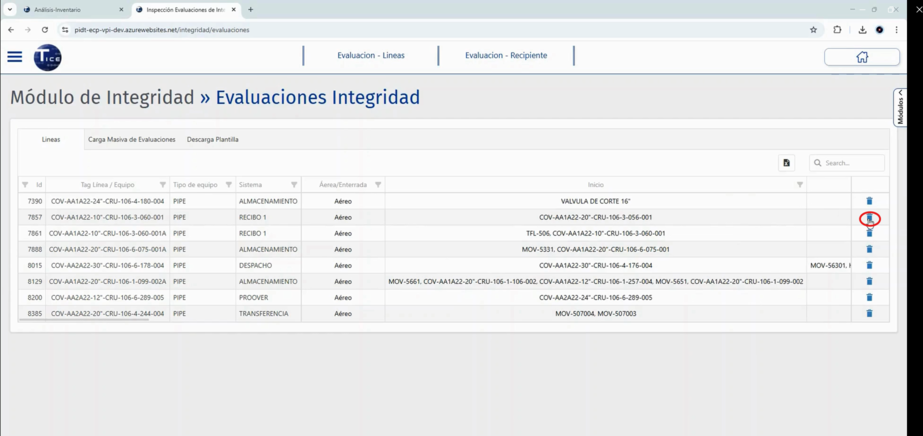

4.4. Eliminación de Evaluaciones (Opcional): En caso de requerir la eliminación de alguna evaluación específica, identifique el registro en la tabla y utilice la opción de eliminación proporcionada. El sistema solicitará una confirmación antes de proceder con el borrado.
